Ford C-MAX: Boule de remorquage rétractable - commande électrique
Un signal sonore retentit lorsque la boule de remorquage n'est pas située dans l'une des positions verrouillées. L'avertissement sonore cesse après 30 secondes. Si la tonalité ne se fait pas entendre lors du mouvement du bras de la boule de remorquage ou lors de l'activation du système, ne pas utiliser la barre d'attelage et la faire contrôler par un technicien compétent.
Bouger uniquement le bras de boule de remorquage avec la main. Ne jamais utiliser le pied ou des outils auxiliaires car cela pourrait entraîner l'endommagement du mécanisme.

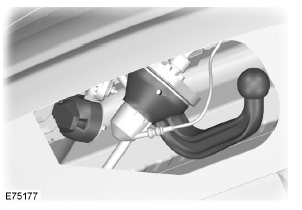

Une prise de remorque à 13 broches a est montée sous le pare-chocs arrière à proximité du bras de boule de remorquage b.
Déverrouillage du bras de boule de remorquage
Ne pas toucher le bras de boule de remorquage pendant le processus de déverrouillage.
Note : si le processus de déverrouillage est interrompu, notamment par un obstacle ou la perte d'alimentation électrique, le système doit être réinitialisé. Pour réinitialiser le système, répéter le processus de déverrouillage.
Note : le témoin dans le contacteur est allumé lorsque le système est activé.
Les conditions suivantes doivent être remplies avant de déverrouiller le bras de boule de remorquage :
- Le couvercle de coffre/hayon doit être ouvert.
- Le contact doit être coupé.
- Aucune fiche ne doit être connectée à la prise de remorque à 13 broches.
- La tension batterie doit être supérieure à 11 volts.

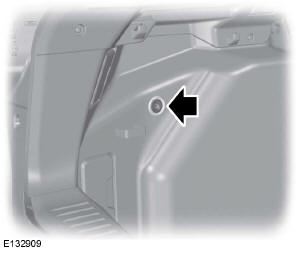

- Appuyer sur le bouton jusqu'à ce qu'il s'allume pour activer le système.
- Appuyer à nouveau sur le bouton dans les quatre secondes qui suivent pour déverrouiller le bras de boule de remorquage.

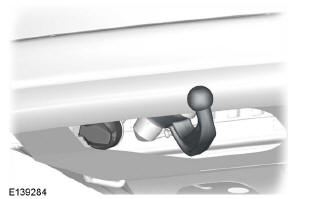

Le bras de boule de remorquage s'abaisse automatiquement.
Si le bras de boule de remorquage ne se libère pas, appuyer de nouveau sur le bouton pendant 15 secondes.
Avertissement
S'il ne se dégage toujours pas, ne pas utiliser la barre d'attelage et la faire contrôler par un technicien compétent.
Pivotement du bras de boule de remorquage vers l'extérieur

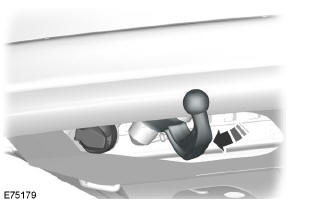

Déplacer le bras de boule de remorquage jusqu'en position d'utilisation. Le bras de boule de remorquage se verrouille automatiquement en position d'utilisation.
Le processus de verrouillage est parfaitement audible et l'avertissement sonore s'arrête.
Pivotement de la boule de remorquage vers l'intérieur
Avertissement
Avant de faire pivoter le bras de boule de remorquage vers l'intérieur, toujours dételer la remorque ou démonter les porte-charges et leurs fixations. Démontez les fixations du système de stabilisation de remorque.
Déposer la fiche pour l'alimentation électrique de remorque et l'adaptateur de la prise. Le non-respect de ces consignes peut entraîner l'endommagement du pare-chocs.
- Libérer le bvras de boule de remorquage. Voir le déverrouillage du bras de boule de remorquage.
- Le bras de boule de remorquage s'abaisse automatiquement.

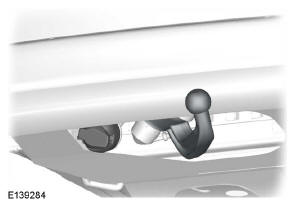

- Déplacer le bras de boule de remorquage jusqu'à la butée, en position de rangement. Le bras de boule de remorquage se verrouille automatiquement en position de rangement. Le processus de verrouillage est parfaitement audible et l'avertissement sonore s'arrête.
Anomalies
Si le bouton de déverrouillage du bras de boule de remorquage est allumé ou si un avertissement retentit lorsque le contact est en position ii, répéter le processus de déverrouillage.
Si le bras de boule de remorquage est abaissé au cours du processus de déverrouillage, le système s'immobilise pour éviter tout état de surcharge. Pour réinitialiser le système, appuyer sur le bouton de déverrouillage pendant 15 secondes.
Conduite avec une remorque
Avertissements
- En cas de panne du véhicule, débranchez la remorque avant de remorquer le véhicule.
- Si l'une des conditions suivantes ne peut être remplie, n'utilisez pas la barre de remorquage et faites-la contrôler par un technicien compétent.
Vérifiez le bon verrouillage du bras de la boule de remorquage avant de prendre la route. Vérifiez que :
- Aucune tonalité d'avertissement ne se fait entendre lorsque la procédure de verrouillage est terminée
- Le bras de boule de remorquage est verrouillé. Elle ne doit pas bouger lorsqu'on la secoue.
Entretien
Note : la barre de remorquage et le boîtier de commande ne nécessitent aucun entretien. Ne pas les graisser ou les lubrifier.
Note : seul le fabricant doit effectuer les réparations ou démonter la barre de remorquage.
Note : lors du nettoyage du véhicule avec un jet haute pression, ne pas orienter le jet directement sur le joint articulé du bras de boule de remorquage.
