Ford C-MAX: Boule de remorquage amovible

Avertissements

• Lorsqu'elle n'est pas utilisée, vous devez toujours fixer solidement la boule de remorquage dans le coffre à bagages.
• Posez le bras de boule de remorquage avec un soin particulier car la sécurité de votre véhicule et de la remorque en dépend.
• N'utilisez pas d'outil pour le montage ou le démontage de la boule de remorquage.
• Ne modifiez pas l'attelage de la remorque.
• Ne démontez pas ni ne tentez de réparer la boule de remorquage.

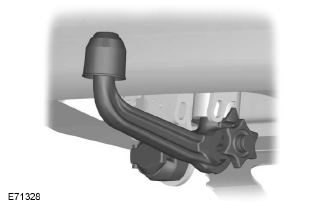

Une prise de remorque à 13 broches et le siège du bras de boule de remorquage sont montés sous le pare-chocs arrière. Tournez la prise de remorque de 90 degrés vers le bas jusqu'à ce qu'elle s'engage dans la position d'extrémité.

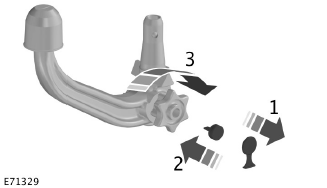

Déverrouillage du mécanisme de boule de remorquage

1. Retirez le capuchon de protection.
2. Insérez la clé et tournez dans le sens contraire des aiguilles d'une montre pour déverrouiller.
3. Maintenez la boule de remorquage.

   Tirez la molette puis tournez-la dans le sens des aiguilles d'une montre jusqu'à ce qu'elle émette des claquements.

Note : le repère rouge sur la molette doit coïncider avec le point blanc sur la boule de remorquage.

4. Relâchez la molette. La boule de remorquage est déverrouillée.

Mise en place de la boule de remorquage

Avertissement

La boule de remorquage ne peut être insérée que si elle est complètement déverrouillée.

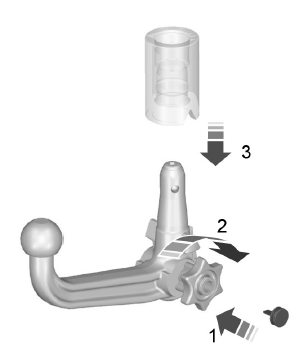

Note : dégagez le bouchon.

1. Insérez le bras de la boule de remorquage à la verticale et poussez-le vers le haut jusqu'à ce qu'il s'engage.

Note : ne laissez pas votre main à proximité de la molette.

Note : le repère vert sur la molette doit coïncider avec le point blanc sur la boule de remorquage.

2. Tournez la clé dans le sens des aiguilles d'une montre et retirez la clé pour verrouiller la boule de remorquage.
3. Retirez le bouchon de protection de la tête de la clé et l'enfoncer sur le verrouillage.

Conduite avec une remorque

Avertissement

Si l'une des conditions suivantes ne peut pas être remplie, il ne faut pas utiliser la barre d'attelage et il faut la faire contrôler par un concessionnaire agréé.

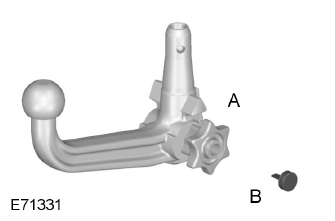

Vérifiez que la boule de remorquage est correctement verrouillée avant de prendre la route. Vérifiez que :

• Le repère vert sur la molette coïncide avec le point blanc sur la boule de remorquage
• La molette (a) est correctement montée sur la boule de remorquage
• Vous avez retiré la clé (b)
• La boule de remorquage est solidement positionnée.

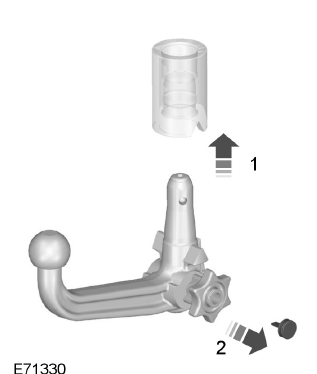

Dépose de la boule de remorquage

note : dételez la remorque.

1. Retirez le capuchon de protection.

   Insérez la clé et déverrouillez.

2. Maintenez la boule de remorquage.

   Tirez sur la molette et tournez-la dans le sens des aiguilles d'une montre jusqu'en butée.

3. Déposez la boule de remorquage.
4. Relâchez la molette.

Lorsqu'elle est déverrouillée de cette manière, la boule de remorquage peut être réintroduite à tout moment.

Conduite sans remorque

Avertissement

Ne déverrouillez jamais le bras de la boule de remorquage lorsque la remorque est fixée.

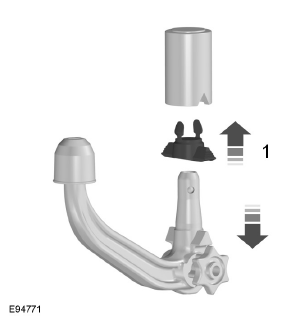

Déposez la boule de remorquage. Insérez le bouchon dans son logement (1).

Entretien

Avertissement

Avant de nettoyer le véhicule au jet haute pression, déposez la boule de remorquage et protégez son siège à l'aide du capuchon.

Assurez la propreté du système d'attelage.

Graissez périodiquement les roulements, surfaces de glissement et billes de verrouillage avec de la graisse exempte de résine ou de l'huile et le verrouillage avec de la graisse graphitée.

En cas de perte, des clés de rechange sont disponibles auprès du constructeur (indiquez le numéro du barillet de serrure).
