Ford C-MAX: Tableau de spécification des fusibles -
véhicules produits jusqu'à: 22-06-2015

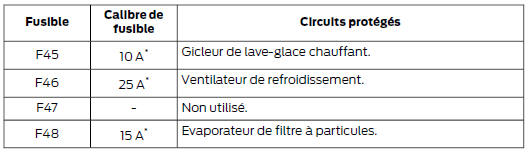

Boîte à fusibles du compartiment moteur
![](images/tableau_de_specification_des_fusibles_vehicules_produits_jusqu_a_22_06_2015-715/451/5/1.htm51.jpg)
![](images/tableau_de_specification_des_fusibles_vehicules_produits_jusqu_a_22_06_2015-715/451/5/1.htm52.jpg)
![](images/tableau_de_specification_des_fusibles_vehicules_produits_jusqu_a_22_06_2015-715/451/5/1.htm53.jpg)
*Mini fusibles
**Maxi fusibles à cartouches
![Boîte à fusibles de l'habitacle](images/tableau_de_specification_des_fusibles_vehicules_produits_jusqu_a_22_06_2015-715/451/5/1.htm55.jpg)
Boîte à fusibles de l'habitacle
![](images/tableau_de_specification_des_fusibles_vehicules_produits_jusqu_a_22_06_2015-715/451/5/1.htm56.jpg)
![](images/tableau_de_specification_des_fusibles_vehicules_produits_jusqu_a_22_06_2015-715/451/5/1.htm57.jpg)
![](images/tableau_de_specification_des_fusibles_vehicules_produits_jusqu_a_22_06_2015-715/451/5/1.htm58.jpg)
![Boîte à fusibles du coffre à bagages](images/tableau_de_specification_des_fusibles_vehicules_produits_jusqu_a_22_06_2015-715/451/5/1.htm59.jpg)

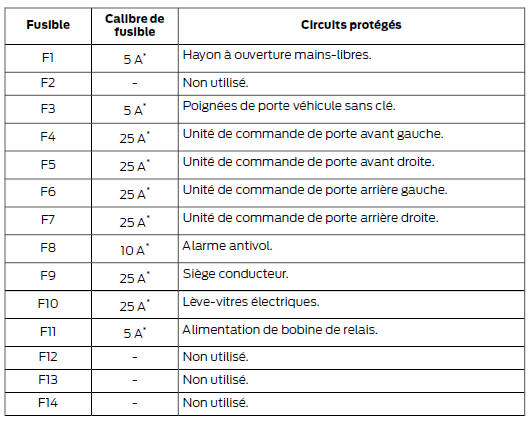

Boîte à fusibles du coffre à bagages
![](images/tableau_de_specification_des_fusibles_vehicules_produits_jusqu_a_22_06_2015-715/451/5/1.htm61.jpg)
![](images/tableau_de_specification_des_fusibles_vehicules_produits_jusqu_a_22_06_2015-715/451/5/1.htm62.jpg)
![*Mini fusibles](images/tableau_de_specification_des_fusibles_vehicules_produits_jusqu_a_22_06_2015-715/451/5/1.htm63.jpg)
*Mini fusibles
**Maxi fusibles à cartouches
![Tableau de spécification des fusibles -](images/tableau_de_specification_des_fusibles_vehicules_produits_jusqu_a_22_06_2015-715/451/5/1.htm64.jpg)
Boîte à fusibles du compartiment
moteur
La boîte à fusibles est placée dans le
compartiment moteur. Voir vue
d'ensemble sous le capot
Boîte à fusible ...
Boîte à fusibles du compartiment moteur
*Mini fusibles
**Maxi fusibles à cartouches
Boîte à fusibles de l'habitacle
Bo&icir ...
